简单介绍：
SW3系列噪声滤波器专为高效电磁干扰抑制设计，提供**的差分模式和共模噪声过滤性能。采用环氧树脂模压技术，确保高可靠性和耐用性，双向结构同步抑制外部干扰和内部噪声发射，适用于严苛工业环境。
产品广泛应用于数字设备、中容量UPS、测量仪器及高抗扰需求领域，如FA设备、OA设备（如复印机）和空调系统。关键规格包括1500VAC一分钟测试电压、*小300MΩ绝缘电阻（500VDC）、1V*大电压降（额定电流下）及180g轻量设计。
详情介绍：
SW3系列高性能噪声滤波器
专为严苛电磁环境设计，采用环氧树脂模压技术与双向噪声抑制结构，提供卓 越的差分模式和共模噪声过滤性能，适用于工业及精密电子设备。
核心特性
-
双重滤波技术
- 差分模式滤波：高效抑制设备内部电路产生的高频噪声。
- 共模滤波：阻挡外部环境传导的干扰信号，提升系统稳定性。
- 双向防护结构：同步解决设备内部噪声发射与外部干扰侵入问题。
-
工业级可靠性
- 环氧树脂全密封封装，防潮抗震，适应-40℃至+105℃工作温度。
- 绝缘电阻 ≥300 MΩ（500V DC），耐压1500V AC/1分钟（线对地）。
-
低损耗设计
- 额定电流下电压降 ≤1V，减少能源损耗。
技术参数

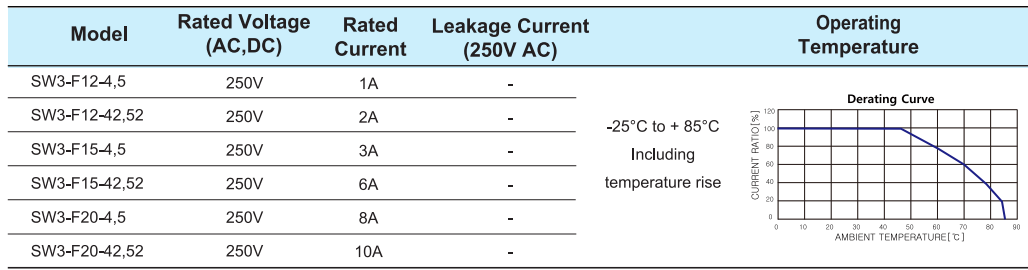

关键规格见下图（含测试条件与电气特性）：
注：标准重量180g，内置线-地电容可选3300pF（无标记）或2200pF（标记"2"）。
应用场景
- 工业自动化：FA设备、中容量UPS电源、空调控制系统。
- 精密仪器：测量设备、医疗诊断仪器。
- 办公设备：复印机、打印机等OA设备。
- 高抗扰需求领域：需极端脉冲衰减的航天电子设备。
型号解析
型号命名规则明确标识关键配置：
| 代码段 | 含义 | 示例选项 |
|---|---|---|
| 端子类型 | F：快接端子（Faston #250） | F |
| 额定电流 | 12/15/20A（AC有效值） | 12,15,20 |
| 端子数量 |
4：4快接端子+接地（M8螺栓） 5：5快接端子（含接地端子） |
4,5 |
| 线-地电容值 |
无标记：3300pF 标记"2"：2200pF |
None, 2 |
示例型号：SW3-F15-42 = 快接端子/15A/4端子（接地M8）/线-地电容2200pF
物理结构与性能
-
端子布局（4端子型号）：
-
衰减特性：
- 共模噪声衰减：>40dB @ 1MHz（典型值）
- 差模噪声衰减：>30dB @ 100kHz（典型值）
设计优势
- 灵活接地选项：M8螺栓接地（4端子）或快接端子接地（5端子），适配不同机箱接地需求。
- 脉冲衰减强化：针对雷击、电源浪涌等瞬态干扰提供额外防护层。
- 紧凑型封装：优化空间利用率，适合高密度PCB布局。
凭借模块化设计与工业级可靠性，SW3系列已成为工业电子噪声管理的标杆解决方案。
