产品名称：DIT东日技研PC2/3/4系列EMI滤波器大全

一、产品概述

PC2/PC3/PC4系列是专为电子设备设计的EMI/EMC滤波器，采用独特结构和环氧树脂封装工艺，具有优异的差模与共模滤波性能。该系列产品通过1500V AC一分钟耐压测试（线对地），绝缘电阻达300MΩ以上（500V DC条件下），适用于各类对电磁干扰敏感的数字化设备。

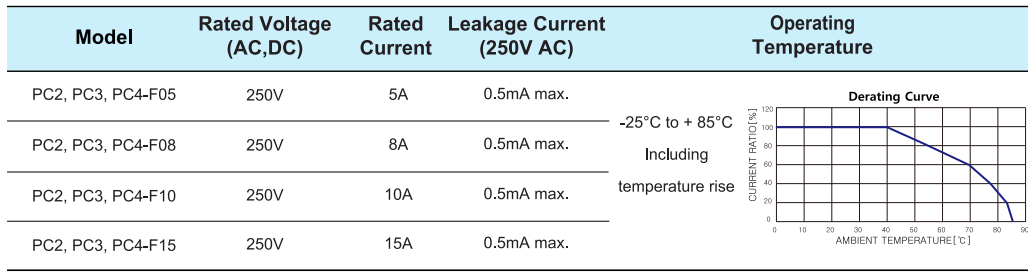

二、核心特性

1. 双重滤波技术

   • 差模与共模同步滤波设计，衰减特性优异
   • PC2系列差模衰减曲线：




   • PC3/PC4系列差模衰减曲线：





2. 高可靠性设计

   • 环氧树脂模压封装，耐环境应力强
   • *大电压降仅1V（额定电流下）

3. 轻量化结构

   • PC2系列重量90g，PC3/PC4系列仅86g

三、典型应用场景

• 工业设备：中容量UPS、测量仪器
• 办公设备：传真机、复印机、OA设备
• 医疗设备：医用电子仪器
• 智能家电：电脑控制洗衣机/冰箱/灶具
• 测试配置参考：





四、型号编码体系

采用标准化命名规则，通过代码组合快速识别产品参数：

示例：PC3F10表示40mm高、Faston端子、10A额定电流型号

五、电路设计参考

标准电路拓扑图如下，支持快速集成到设备电源系统：

六、技术优势总结

• 经济型解决方案与高性能滤波的结合
• 全系列通过安规测试，满足医疗/工业设备严苛要求
• 模块化设计便于安装维护，适配多种终端连接方式
