产品名称：DIT东日技研金属外壳EMI电源滤波器

一、产品概述

TB1系列是一款高性能金属外壳电源滤波器，专为医疗/工业设备、精密仪器及对地电流敏感的应用场景设计。其采用2线2级滤波架构，结合金属屏蔽外壳，提供卓 越的共模和差模噪声抑制能力，并通过多项国际安 全认证（KC/CE/cCSAus/SEMKO+ENEC），确保设备在严苛环境下的稳定运行。

---

二、核心特点

1. 双重滤波技术

   • 2级滤波设计：有效抑制高频噪声，适用于对电磁干扰（EMI）要求严格的场景。
   • 金属外壳屏蔽：增强抗干扰性能，减少外部电磁场影响。

2. 安 全与可靠性

   • 高短路耐受能力：SCCR达100kA，保障设备在短路故障下的安 全性。
   • 低泄漏电流：≤0.5mA（250V AC），满足医疗设备等敏感应用需求。

3. 宽温适应性

   • 工作温度范围：-25℃至+100℃（含温升曲线），适应极端环境。

4. 国际认证支持

   • 通过KC、CE、cCSAus、SEMKO+ENEC等认证，符合全球多地区合规要求。

---

三、技术规格

型号	额定电压	额定电流	泄漏电流 (250V AC)	工作温度范围	电容配置（线对地）	外壳类型	特性选项
TB1-40P080MG	250V (50/60Hz)	40A	0.5mA	-25℃ ~ +100℃	3300pF (Y2级)	金属	通用型
TB1-50P080MG	250V (50/60Hz)	50A	0.5mA	-25℃ ~ +100℃	3300pF (Y2级)	金属	通用型
TB1-60P080MG	250V (50/60Hz)	60A	0.5mA	-25℃ ~ +100℃	3300pF (Y2级)	金属	通用型
TB1-80P080MG	250V (50/60Hz)	80A	0.5mA	-25℃ ~ +100℃	3300pF (Y2级)	金属	通用型
TB1-40P080MH	250V (50/60Hz)	40A	0.5mA	-25℃ ~ +100℃	3300pF (Y2级)	金属	高性能型
TB1-50P080MH	250V (50/60Hz)	50A	0.5mA	-25℃ ~ +100℃	3300pF (Y2级)	金属	高性能型
TB1-60P080MH	250V (50/60Hz)	60A	0.5mA	-25℃ ~ +100℃	3300pF (Y2级)	金属	高性能型
TB1-80P080MH	250V (50/60Hz)	80A	0.5mA	-25℃ ~ +100℃	3300pF (Y2级)	金属	高性能型

注：所有型号均支持1500VAC耐压（1分钟）和300MΩ绝缘电阻（500V DC）。

---

四、应用场景

• 医疗设备：如MRI、监护仪等对地电流敏感的仪器。
• 工业自动化：PLC、伺服驱动器等高噪声环境设备。
• 测试仪器：精密测量设备，需极低噪声干扰的场景。
• 游戏设备：高性能主机电源滤波。

---

五、滤波性能详解

1. 共模噪声抑制

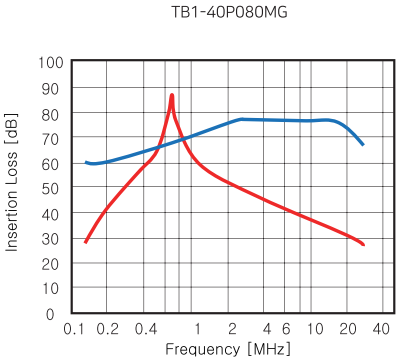

   • TB1-P080MG系列在10MHz频段提供>60dB衰减：

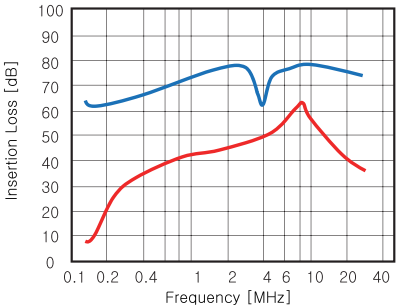

   • TB1-60P080MG实测曲线：





2. 差模噪声抑制

   • TB1-80P080MG在1MHz~30MHz频段表现优异：





---

六、型号解析

型号示例：TB1-60P080MH

• 60：60A额定电流
• P080：3300pF Y2级线对地电容
• MH：金属外壳（M）+高性能选项（H）

---

七、型号命名规则

代码段	含义	示例（TB1-60P080MH）
TB1	系列名称（2线2级滤波）	TB1
60	额定电流（60A）	60
P080	线对地电容（080=3300pF Y2级）	P080
M	外壳类型（金属）	M
H	特性选项（H=高性能型）	H

---

八、机械与电路设计

• 尺寸与结构：金属外壳紧凑设计，便于集成。
• 电路图：内置两级LC滤波网络，优化高频响应。
