产品详情
简单介绍：
TBA系列是一款高性能电源滤波器，专为工业设备、新能源及精密电子设备设计，提供卓 越的电磁干扰（EMI）抑制能力。该系列产品通过金属外壳屏蔽和双重滤波技术（共模/差模），有效降低电源线噪声，适用于对地电流敏感或高噪声衰减要求的场景。
详情介绍：
产品概述
TBA系列是一款高性能电源滤波器，专为工业设备、新能源及精密电子设备设计，提供卓 越的电磁干扰（EMI）抑制能力。该系列产品通过金属外壳屏蔽和双重滤波技术（共模/差模），有效降低电源线噪声，适用于对地电流敏感或高噪声衰减要求的场景。
核心特点
-
灵活安装方式
-
支持螺钉固定与DIN导轨安装（TBA-B型号），适配不同设备布局需求。
-
双重滤波性能
-
优异的共模和差模噪声抑制特性，覆盖宽频率范围。
-
典型衰减特性示例如下：
-

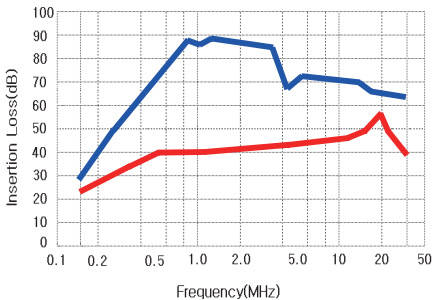

共模滤波效果（TBA-16B443A/B）：
-

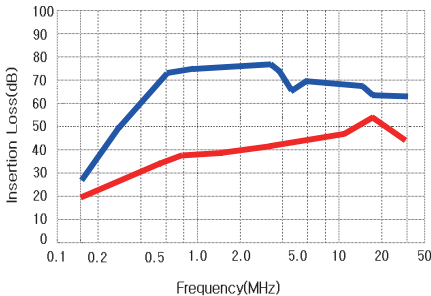

差模滤波效果（TBA-20B443A/B）：
-
安 全认证齐全
-
通过cCSAus、SEMKO+ENEC、CQC、KC、CE等国际认证（部分型号含差异，详见规格表）。
-
高可靠性设计
-
金属外壳提供良好屏蔽效果，SCCR（短路电流额定值）达100kA。
-
绝缘电阻≥300MΩ（500V DC），耐压测试1500VAC/1分钟。
应用领域
-
新能源设备：电池储能系统（ESS）、电动汽车充电桩。
-
工业与医疗：精密仪器、医疗设备、工业自动化控制。
-
敏感电子设备：测试测量仪器、游戏设备等需高噪声衰减的场景。
规格参数
关键参数说明
-
测试标准
-
耐压测试：1500VAC（线对地，1分钟）。
-
绝缘电阻：≥300MΩ（500V DC）。
-
电压降：≤1V（额定电流下）。
-
型号结构解析
-
型号后缀 A/B 区分安装方式：
-
A：底板安装型
-
B：DIN导轨安装型
-
认证差异
-
B系列：TBA-06B至TBA-30B含CQC认证，TBA-40B及H系列无CQC。
选型建议
-
低电流场景（≤16A）：TBA-06B/TBA-16B（性价比优选）。
-
高电流需求（≥30A）：TBA-30B/TBA-40B（注意认证差异）。
-
特殊认证要求：H系列适配KC/CE严格市场。
注：表格数据源自文档原始规格，参数以实际测试为准。
结构设计
-
型号解析：
-

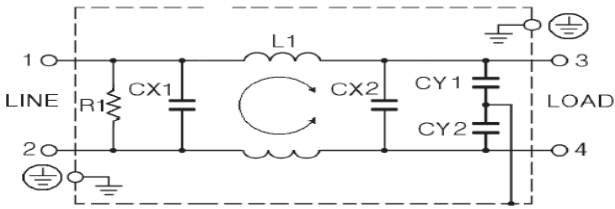

电路设计：
尺寸与选型指南
-

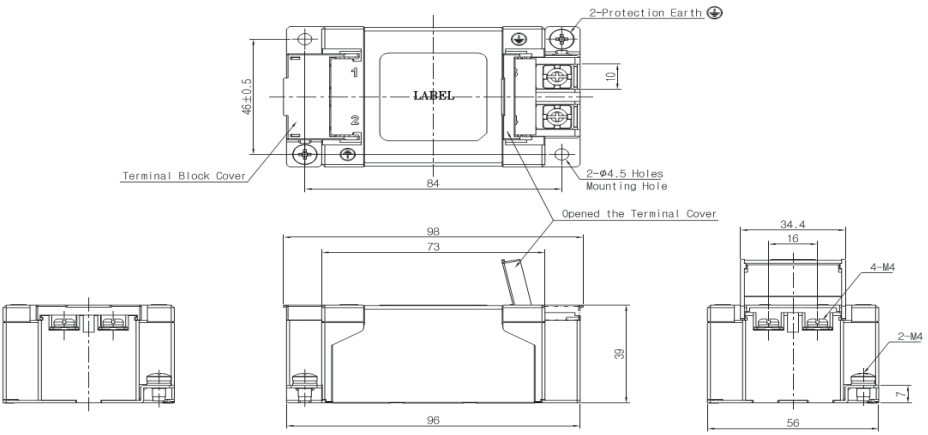

底板安装型（TBA-A）：
-

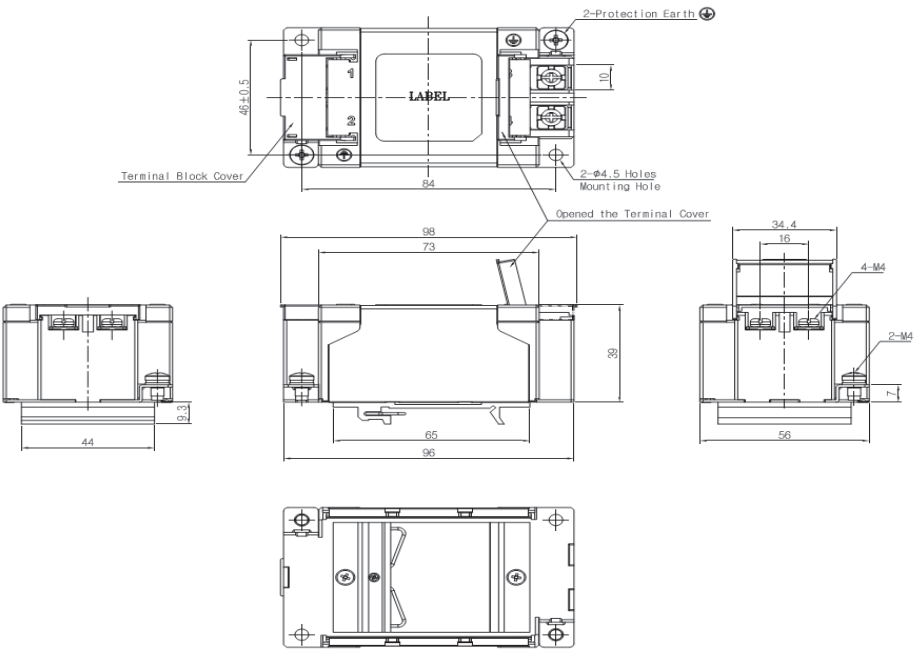

DIN导轨型（TBA-B）：紧凑设计，适合机柜集成。
测试与配置
-
测量配置参考：
灵活安装方式
-
支持螺钉固定与DIN导轨安装（TBA-B型号），适配不同设备布局需求。
双重滤波性能
- 优异的共模和差模噪声抑制特性，覆盖宽频率范围。
-
典型衰减特性示例如下：
-
共模滤波效果（TBA-16B443A/B）：
-
差模滤波效果（TBA-20B443A/B）：
-
共模滤波效果（TBA-16B443A/B）：
安 全认证齐全
- 通过cCSAus、SEMKO+ENEC、CQC、KC、CE等国际认证（部分型号含差异，详见规格表）。
高可靠性设计
- 金属外壳提供良好屏蔽效果，SCCR（短路电流额定值）达100kA。
- 绝缘电阻≥300MΩ（500V DC），耐压测试1500VAC/1分钟。
测试标准
- 耐压测试：1500VAC（线对地，1分钟）。
- 绝缘电阻：≥300MΩ（500V DC）。
- 电压降：≤1V（额定电流下）。
型号结构解析
-
型号后缀 A/B 区分安装方式：
- A：底板安装型
-
B：DIN导轨安装型
认证差异
- B系列：TBA-06B至TBA-30B含CQC认证，TBA-40B及H系列无CQC。
